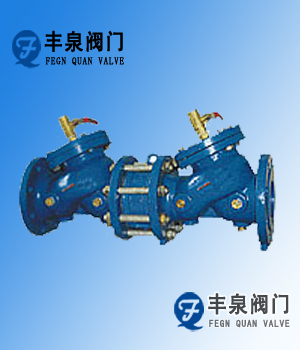

HS41X防污隔斷閥
產品概述
HS41X防污隔斷閥是一種安裝在各類管路系統中用于嚴格阻止介質倒流,保護其后的介質或設備不受污染的止逆類閥門。由兩個串聯的止回閥和過濾部分組成,密封嚴密,確保介質無一點回流,安全可靠,使用壽命長。
![]() |
防污隔斷閥典型安裝示意圖
![]() |
防污隔斷閥主要零件材料 | 防污隔斷閥主要技術參數 | |||||||||||||||||||
| 公稱壓力:1.0~2.5MPa 公稱通徑: 50~600mm 適用介質:水 適用溫度:0~80℃ 法蘭標準:GB/T 17241.6 GB/T 9113 試驗標準:GB/T 13927 AP 1598 |
主要外形連接尺寸(單位:mm)
DN | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | 600 |
L | 458 | 482 | 551 | 653 | 735 | 793 | 1008 | 1186 | 1340 | 1505 | 1670 | 1886 | 1986 | 2318 |
H | 210 | 235 | 264 | 308 | 356 | 400 | 503 | 595 | 705 | 705 | 905 | 910 | 921 | 1210 |
HS41X防污隔斷閥是一種安裝在各類管路系統中用于嚴格阻止介質倒流,保護其后的介質或設備不受污染的止逆類閥門。由兩個串聯的止回閥和過濾部分組成,密封嚴密,確保介質無一點回流,安全可靠,使用壽命長。
